Descripción
El Kit Solar de Bombeo Handuro HD-3SSC4.5-50-48-400 es un sistema completo de bombeo solar diseñado para aplicaciones que requieren mayor altura de elevación sin resignar caudal.
Gracias a su alimentación en 48 VCC, su controlador MPPT original y los dos paneles solares Trina de 575 W, este kit ofrece un excelente rendimiento para viviendas rurales, establecimientos agropecuarios, bebederos, tanques australianos, reservorios y pequeños sistemas de riego.
No requiere conexión a la red eléctrica ni combustible, reduciendo significativamente los costos de operación y mantenimiento.
Aplicaciones
- Viviendas rurales
- Campos
- Establecimientos ganaderos
- Bebederos
- Tanques australianos
- Reservorios
- Huertas
- Sistemas de riego
- Llenado de tanques elevados
- Lugares sin acceso a la red eléctrica

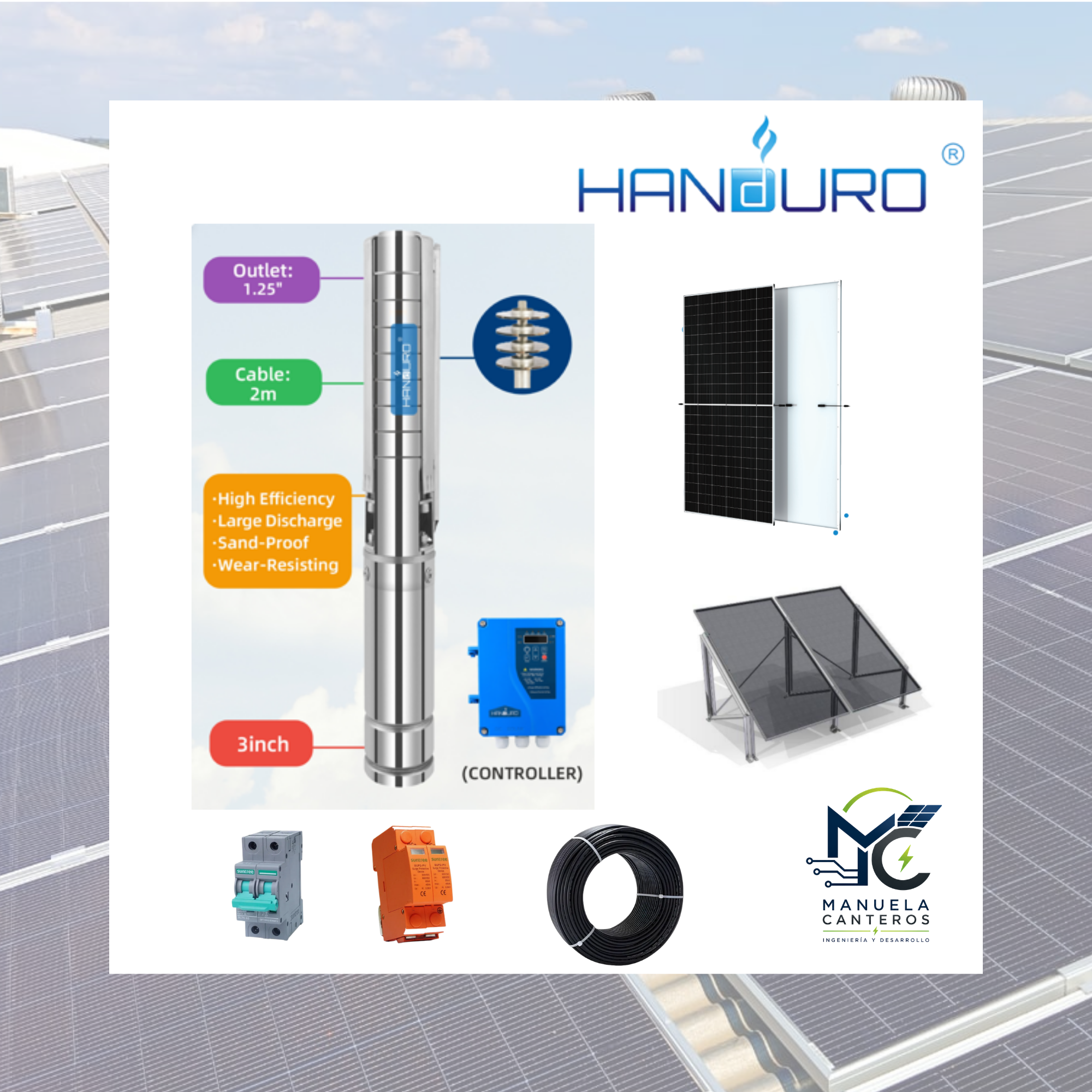

¿Qué incluye este kit?
Sistema de bombeo
- Bomba Solar Sumergible Handuro HD-3SSC4.5-50-48-400
- Controlador MPPT original Handuro
Generación fotovoltaica
- 2 Paneles Solares Trina Monocristalinos de 575 W
Potencia total instalada:
1.150 Wp
Estructura
- Estructura TONKA Multipanel Reforzada C60
- Para 2 paneles solares
- Fabricada en acero galvanizado
- Montaje sobre terreno
- Tornillería incluida
Protecciones eléctricas
- Interruptor termomagnético CC 20 A
- Descargador de sobretensiones Tipo II CC
- 30 metros de cable solar UV 4 mm²
- 2 pares de conectores MC4
Documentación
- Manuales del fabricante
- Garantía oficial
Materiales necesarios para la instalación (No incluidos)
La cantidad dependerá de cada instalación.
- Cañería de impulsión.
- Cable sumergible adicional (la bomba incluye únicamente 2 metros).
- Soga náutica de alta resistencia para suspensión de la bomba.
- Jabalina de puesta a tierra.
- Cable de puesta a tierra de 6 mm².
- Caja estanca para alojar las protecciones.
- Tanque de almacenamiento.
- Boyas o sensores de nivel adicionales.
- Materiales de fijación y canalización.
- Mano de obra de instalación.

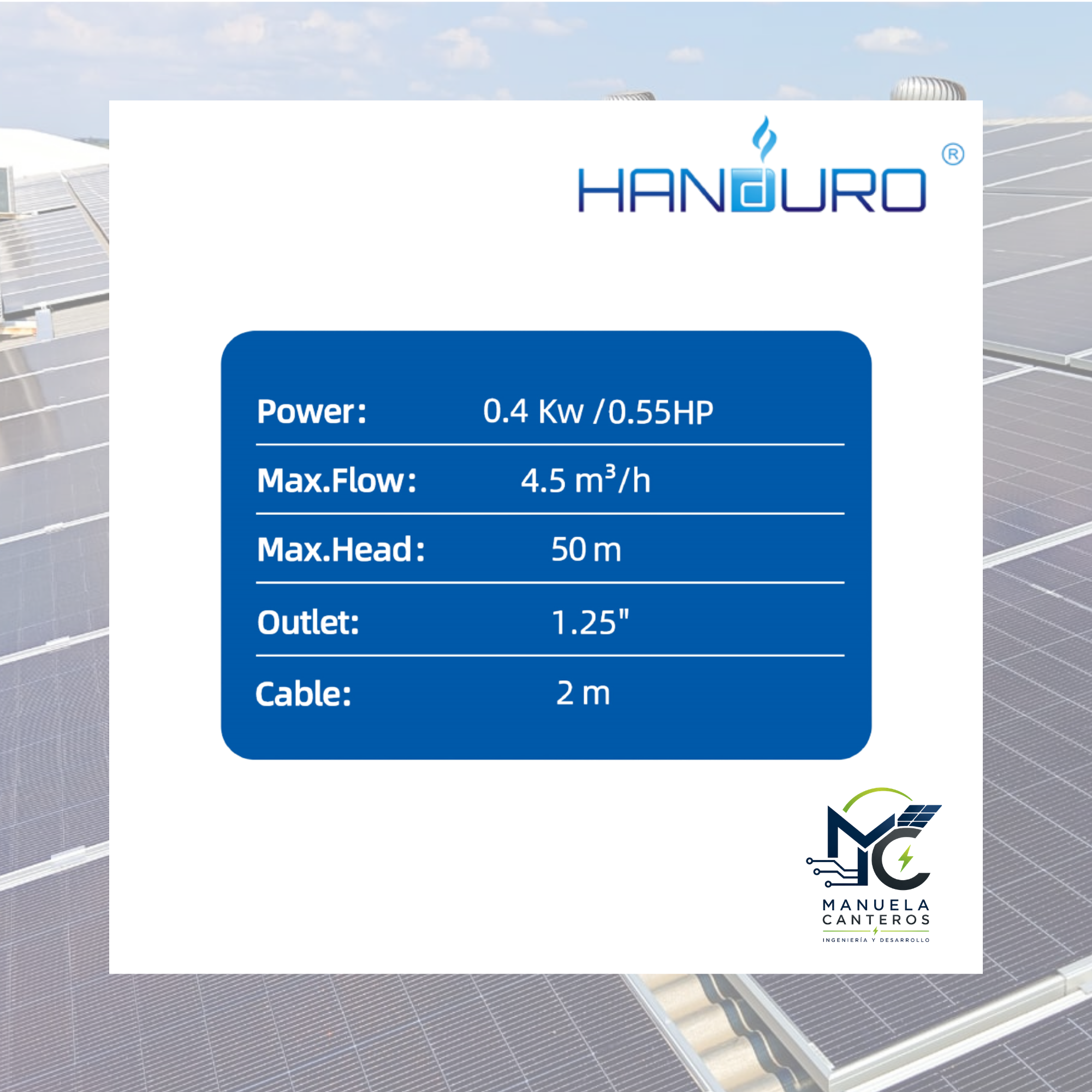

Características técnicas
| Característica | Valor |
|---|---|
| Modelo | HD-3SSC4.5-50-48-400 |
| Tipo | Centrífuga sumergible |
| Diámetro | 3″ |
| Potencia | 400 W (0,55 HP) |
| Alimentación | 48 VCC |
| Caudal máximo | 4,5 m³/h |
| Altura máxima | 50 m |
| Descarga | 1¼” |
| Cable | 2 m |
| Potencia FV mínima | 600 Wp |
| Potencia FV instalada | 1.150 Wp |
| Controlador | MPPT Handuro |

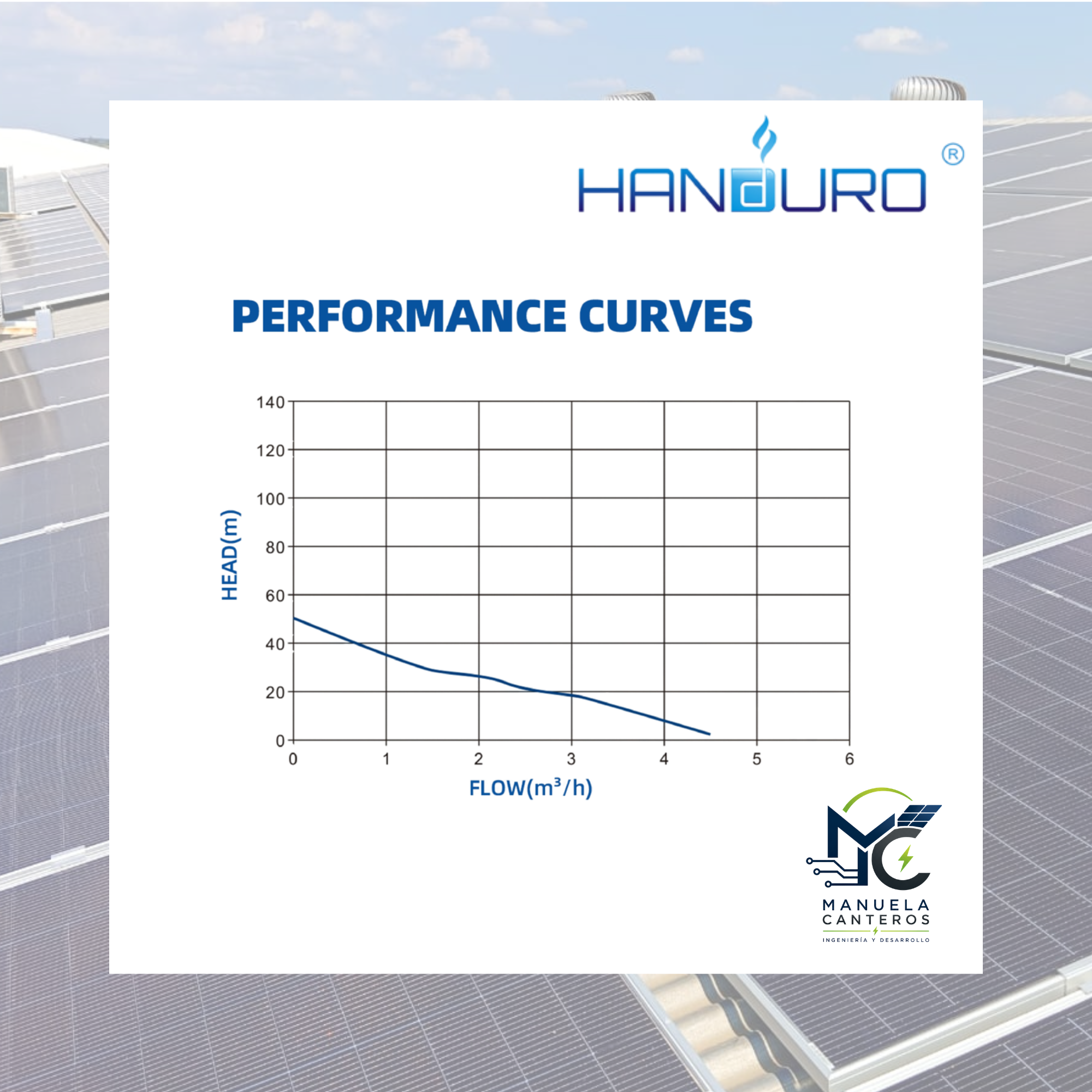

Rendimiento aproximado
| Altura manométrica | Caudal aproximado |
|---|---|
| 5 m | 4.300 L/h |
| 10 m | 3.600 L/h |
| 15 m | 3.000 L/h |
| 20 m | 2.400 L/h |
| 25 m | 2.000 L/h |
| 30 m | 1.400 L/h |
| 35 m | 1.000 L/h |
| 40 m | 600 L/h |
| 45 m | 300 L/h |
| 50 m | Altura máxima |
Recomendación de diseño: para lograr un excelente rendimiento hidráulico se recomienda trabajar con alturas manométricas de hasta 35 metros, donde el equipo mantiene un muy buen caudal.
Ventajas
✔ Sistema completo listo para instalar.
✔ Dos paneles solares de alta eficiencia.
✔ Mayor altura de bombeo que el modelo de 300 W.
✔ Estructura TONKA reforzada para dos paneles.
✔ Protecciones eléctricas incluidas.
✔ Bajo mantenimiento.
✔ Sin consumo de combustible.
✔ Sin costo de energía eléctrica.
✔ Funcionamiento totalmente automático.
¿Cómo funciona?
Durante las horas de sol, los dos paneles solares generan energía eléctrica que alimenta el controlador MPPT Handuro. Este regula la tensión y corriente de trabajo para obtener el máximo rendimiento del sistema y alimentar directamente la bomba, sin necesidad de baterías.
Recomendaciones de instalación
- Orientar los paneles hacia el norte (hemisferio sur).
- Instalar la estructura sobre terreno firme y nivelado.
- Realizar una correcta puesta a tierra.
- Utilizar cañerías correctamente dimensionadas.
- Suspender la bomba mediante soga náutica de alta resistencia.
- Verificar previamente la altura manométrica total del sistema.
Garantía
- Bomba Handuro: 2 años
- Controlador Handuro: 2 años
- Paneles solares: Garantía oficial del fabricante.
- Estructura TONKA: Garantía oficial del fabricante.
Preguntas frecuentes
¿Necesita baterías?
No. El sistema bombea agua directamente utilizando la energía producida por los paneles solares.
¿Por qué utiliza dos paneles?
Al tratarse de una bomba de 48 V, el controlador requiere una tensión de trabajo superior. Los dos paneles conectados en serie permiten alcanzar el rango óptimo de funcionamiento.
¿Qué ocurre cuando disminuye la radiación solar?
La bomba continúa funcionando siempre que exista energía suficiente. El caudal entregado será proporcional a la irradiancia disponible.
¿Sirve para uso ganadero?
Sí. Es una excelente opción para abastecimiento de bebederos, tanques australianos y reservorios.
¿Cómo sé si este modelo es el adecuado?
La selección depende de la profundidad del pozo, la altura total de bombeo y el caudal requerido. Nuestro equipo técnico puede ayudarte a dimensionar el sistema más conveniente.
