Energía solar con respaldo para tu vivienda

Este kit híbrido permite aprovechar la energía solar durante el día, almacenar energía en baterías y disponer de respaldo ante cortes de suministro eléctrico.

Es ideal para usuarios que buscan:

• Reducir el consumo de energía de la red.
• Mantener funcionando cargas críticas durante cortes.
• Incorporar baterías de litio de larga vida útil.
• Tener monitoreo remoto del sistema.
• Contar con una solución escalable y ampliable.

Componentes incluidos

Inversor híbrido Deye SUN-3.6K-SG03LP1-EU

• Potencia nominal: 3,6 kW
• Tipo de red: monofásica 220/230V
• Banco de baterías: 48V
• Compatible con baterías de litio y plomo
• 2 MPPT independientes
• Protección IP65
• WiFi incluido
• Monitoreo mediante Deye Cloud
• Limitador de inyección incluido
• Compatible con funcionamiento on-grid y off-grid
• Posibilidad de conexión en paralelo de hasta 16 equipos
• Potencia pico en modo off-grid: hasta 2 veces la potencia nominal durante 10 segundos
• Garantía oficial de 5 años

Paneles solares Trina Vertex 575W

Incluye:

• 8 paneles solares Trina de 575W
• Tecnología monocristalina monofacial
• Potencia total instalada: 4.600Wp
• Módulo de alta eficiencia
• Marco de aluminio de 30 mm
• Cable de 1400 mm
• Excelente rendimiento en baja irradiación
• Garantía de producto y potencia según fabricante

Batería de litio Deye SE-F5 PLUS-L

• Tecnología LiFePO4
• Capacidad nominal: 5,12 kWh
• Tensión nominal: 51,2V
• Corriente máxima nominal de descarga: 100A
• Vida útil: más de 6000 ciclos
• Protección IP21
• Comunicación con inversores Deye
• Compatible con monitoreo mediante App
• Instalación mural, sobre piso o apilada
• Garantía oficial de 10 años

Estructura de montaje

Incluye:

• 2 kits de estructura Mini Riel para techo metálico coplanar
• Estructura de aluminio
• Sistema apto para montaje de 8 paneles
• Tornillería y fijaciones principales

Protecciones incluidas

El kit incorpora protecciones principales para corriente continua y corriente alterna:

• Seccionador con fusibles NH para batería
• Descargadores de sobretensión DC Tipo II
• Descargador de sobretensión AC Tipo II
• Disyuntores diferenciales
• Llaves termomagnéticas
• Conectores MC4
• Cable solar 4 mm²

Memoria de cálculo fotovoltaica

Datos del panel Trina 575W

• Potencia máxima: 575W
• Vmp: 38,8V
• Voc: 46,1V
• Imp: 14,83A
• Isc: 15,90A

Configuración propuesta

El inversor Deye SUN-3.6K-SG03LP1-EU cuenta con 2 MPPT independientes.

Se propone la siguiente configuración:

MPPT 1

4 paneles en serie

• Potencia: 4 × 575W = 2.300W
• Vmp string: 4 × 38,8V = 155,2V
• Voc string: 4 × 46,1V = 184,4V
• Corriente de trabajo: 14,83A
• Corriente de cortocircuito: 15,90A

MPPT 2

4 paneles en serie

• Potencia: 4 × 575W = 2.300W
• Vmp string: 155,2V
• Voc string: 184,4V
• Corriente de trabajo: 14,83A
• Corriente de cortocircuito: 15,90A

Verificación con el inversor

Límites del Deye SUN-3.6K-SG03LP1-EU

• Potencia FV máxima admitida: 4.680W
• Rango MPPT: 150V a 425V
• Voltaje máximo FV: 500V
• Número de MPPT: 2
• Corriente máxima de entrada por MPPT: 13A
• Corriente máxima de cortocircuito por MPPT: 17A

Verificación de potencia

Potencia instalada:

8 × 575W = 4.600Wp

Límite del inversor:

4.680W

Resultado:

4.600W ≤ 4.680W

Configuración correcta.

Verificación de tensión

Vmp por string:

155,2V

Rango MPPT:

150V a 425V

Resultado:

155,2V se encuentra dentro del rango MPPT.

Voc por string:

184,4V

Voc máximo permitido:

500V

Resultado:

184,4V es menor que 500V.

Configuración correcta.

Verificación de corriente

Corriente de cortocircuito del panel:

15,90A

Corriente máxima de cortocircuito admitida por MPPT:

17A

Resultado:

15,90A ≤ 17A

Configuración admisible.

Observación técnica: la corriente Imp del panel es de 14,83A, superior a la corriente nominal de entrada del MPPT de 13A. Esto puede producir recorte de corriente en momentos de máxima irradiancia, sin superar el límite de seguridad de cortocircuito especificado por el fabricante. Para un diseño sin recorte de corriente, se recomienda utilizar paneles con menor corriente de trabajo.

Memoria de cálculo de baterías

Batería Deye SE-F5 PLUS-L

• Tensión nominal: 51,2V
• Capacidad: 100Ah
• Energía nominal: 5,12 kWh

Energía útil recomendada

Considerando una profundidad de descarga recomendada del 80%:

5,12 kWh × 0,80 = 4,10 kWh útiles aproximados

Esta energía permite mantener cargas críticas durante cortes de suministro, dependiendo del consumo conectado.

Producción estimada

Para Entre Ríos, Corrientes y norte argentino:

Producción diaria estimada

18 a 23 kWh/día

Producción mensual estimada

540 a 690 kWh/mes

La producción real dependerá de la orientación, inclinación, sombras, ubicación geográfica y condiciones climáticas.

Equipos que puede respaldar

Este kit puede alimentar cargas críticas como:

• Heladera
• Freezer
• Iluminación LED
• Internet / router / Starlink
• Cámaras de seguridad
• Televisión
• Computadoras
• Portón eléctrico
• Bomba pequeña
• Electrodomésticos de bajo y medio consumo

La autonomía dependerá de la cantidad de equipos conectados y del estado de carga de la batería.

Modos de funcionamiento

Modo autoconsumo

La energía solar alimenta directamente los consumos de la vivienda. El excedente puede cargar la batería.

Modo respaldo

Durante un corte eléctrico, el sistema utiliza la batería y la generación solar disponible para alimentar las cargas críticas.

Modo cero inyección

El inversor puede limitar la exportación de energía hacia la red mediante el medidor/CT incluido.

Modo carga programada

Permite configurar horarios de carga y descarga de batería según la estrategia energética del usuario.

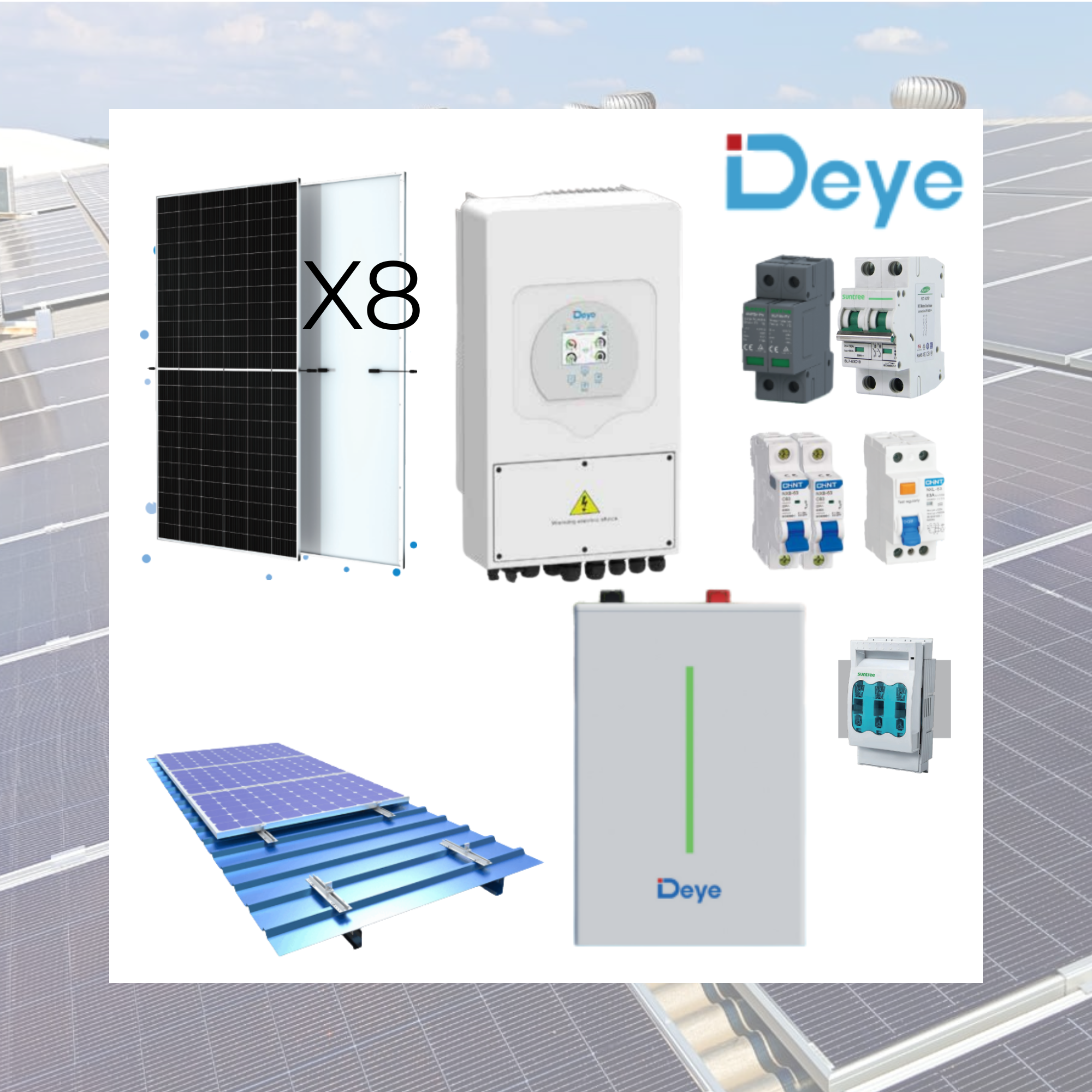

Incluye

• 1 inversor híbrido Deye SUN-3.6K-SG03LP1-EU
• 8 paneles solares Trina 575W
• 1 batería de litio Deye SE-F5 PLUS-L de 5,12 kWh
• 2 kits de estructura Mini Riel para techo metálico
• Protecciones principales DC
• Protecciones principales AC
• Conectores MC4
• Cable solar 4 mm² según detalle del kit
• Sistema de monitoreo del inversor

No incluye

• Mano de obra de instalación
• Sistema de puesta a tierra
• Canalizaciones
• Cableado de corriente alterna
• Cableado de batería adicional si fuera necesario
• Tableros especiales no detallados
• Materiales menores de obra
• Trámites ante distribuidora eléctrica
• Ingeniería específica de obra
• Flete
• Adecuaciones eléctricas existentes

Estos elementos se cotizan por separado según las características de cada instalación.

Aplicaciones recomendadas

• Viviendas residenciales
• Casas con cortes frecuentes
• Comercios pequeños
• Oficinas
• Cabañas
• Sistemas con necesidad de respaldo
• Instalaciones con autoconsumo solar

Beneficios principales

• Ahorro en consumo eléctrico
• Respaldo ante cortes
• Batería de litio de larga vida útil
• Monitoreo remoto
• Sistema escalable
• Inversor IP65
• Limitador de inyección incluido
• Ideal para autoconsumo residencial
